외선 통신에 대한 간단한 설명

리모컨카 - 적외선 통신에 대한 간단한 설명입니다

리모컨카에 사용하였던 리모컨 통신에 대해 간략히 설명해 보겠습니다

통신방식은 적외선 통신을 사용하였습니다

적외선 통신 방식에는 여러가지 포맷이 있습니다. 리모컨 제조회사에 따라 RC-5 ,

D6121 , TC9012 포맷등 여러가지가 있습니다

이중에서 제가 사용했던 포맷은 TC9012 포맷입니다.

TC9012 포맷은 삼성 , LG 리모컨에서 쓰이는 포맷으로 이 포맷을 기준으로 설명해 드리

겠습니다

아래 그림과 같이 코드는 32비트로 구성되는데 시작을 알리는 리더코드와 커스텀 코

드 16비트 데이터 코드 8비트 데이터코드의 보수 8비트로 구성됩니다. 그리고 모든

값은 LSB부터 보내게 됩니다.

LEAD CODE          : 코드의 시작을 의미(4.5 ms)

CUSTOM CODE       : 기기의 종류( TV , VTR , 에어컨 등) 를 의미

DATA CODE          : 리모컨의 키 값

- 0값과 1값의 구분

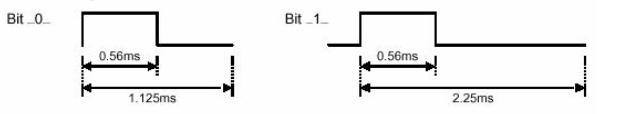

그림과 같이 0값은 1.125ms의 주기를 나타내고 1값은 2.25ms의 주기를 나타냅니다.



데이터 코드 구간: 위의 데이터 코드 구간을 살펴보면



10100000의 값으로 읽을 수 있다. 그러나 실제의 값은



LSB부터 보낸다고 했으니 실제 데이터 코드 값은 0x05



로 나타내야 합니다.
